型號：ZMAS
技術參數：
ZMA/BS-220、320系列氣動薄瞬角型商壓調節閥由氣動萌朕多彈資執行機構和角型離壓閥組成。廣泛應用于化工、煉油等行業，尤其適用于合成氮、尿未工業上商壓和商壓差介質調節。
ZMAS角形高壓氣動隔膜調節閥的概述
ZMA/BS-220、320系列氣動薄瞬角型商壓調節閥由氣動萌朕多彈資執行機構和角型離壓閥組成。
ZMAS角形高壓氣動隔膜調節閥采用透境式閥座結構，閥座易于更換，密封性能好。閥芯為柱塞形，用于離壓差條件下的問芯，頭部堆焊鎢鈷合 金，具有耐氣蝕，抗沖涮等優點，大大提高使用壽命。
廣泛應用于化工、煉油等行業，尤其適用于合成氮、尿未工業上商壓和商壓差介質調節。

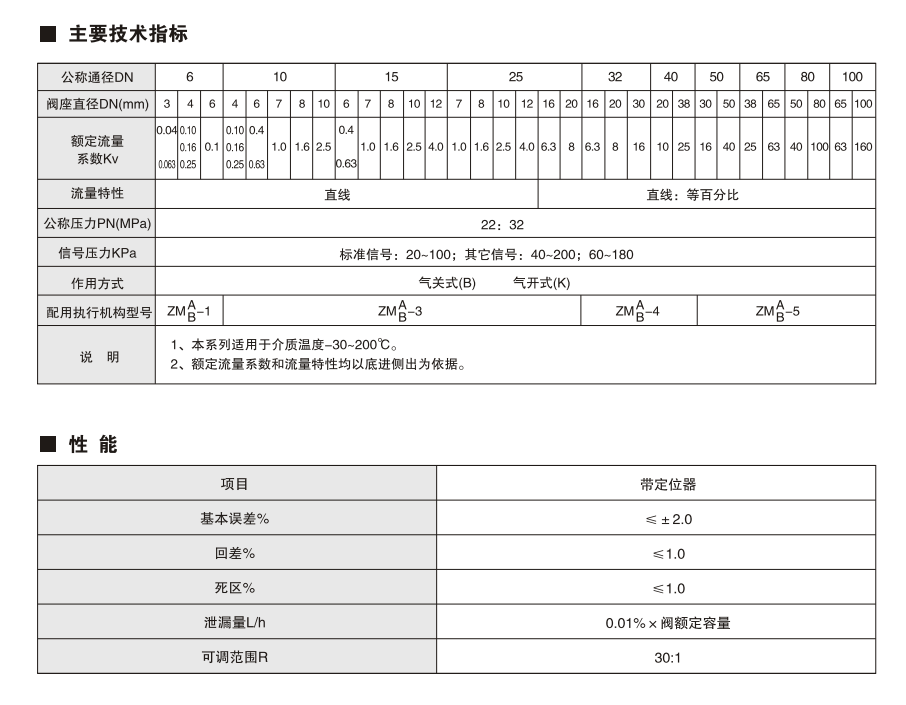

ZMAS角形高壓氣動薄膜調節閥主要技術指標
公通通徑 DN | 6 | 10 | 15 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | ||||||||||||||||||||||
閥座直徑 DN | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 6 | 7 | 8 | 10 | 12 | 7 | 8 | 10 | 12 | 16 | 20 | 16 | 20 | 30 | 20 | 38 | 30 | 50 | 38 | 65 | 50 | 80 | 65 | 100 |
額定流量系數 Kv | 0.04 | 0.10 0.16 0.25 | 0.1 | 0.10 0.16 0.225 | 0.4 0.63 | 1.0 | 1.6 | 2.5 | 0.4 0.63 | 1.0 | 1.6 | 2.5 | 4.0 | 1.0 | 1.6 | 2.5 | 4.0 | 6.3 | 8 | 6.3 | 8 | 16 | 10 | 25 | 16 | 40 | 25 | 63 | 40 | 100 | 63 | 160 |
流量 特性 | 直線 | 直線：等百分比 | ||||||||||||||||||||||||||||||
公稱壓力PN （MPa） | 22:32 | |||||||||||||||||||||||||||||||
| 信號壓力 KPa | 標準信號：20-100；其他信號：40-200；60-180 | |||||||||||||||||||||||||||||||
| 作用方式 | 氣關式（B） 氣開式（K） | |||||||||||||||||||||||||||||||
| 配用執行機構 型號 |  |  |  |  | ||||||||||||||||||||||||||||
| 說明 | 1、本系列適用于介質溫度-30~200℃。 2、額定流量系數和流量特性均以底進側出為依據。 | |||||||||||||||||||||||||||||||
ZMAS角形高壓氣動薄膜調節閥性能
| 項目 | 帶定位器 |
| 基本誤差% | ≤±2.0 |
| 回差% | ≤1.0 |
| 四區% | ≤1.0 |
| 泄漏量L/h | 0.1%*閥額定容量 |
| 可調范圍R | 30：1 |

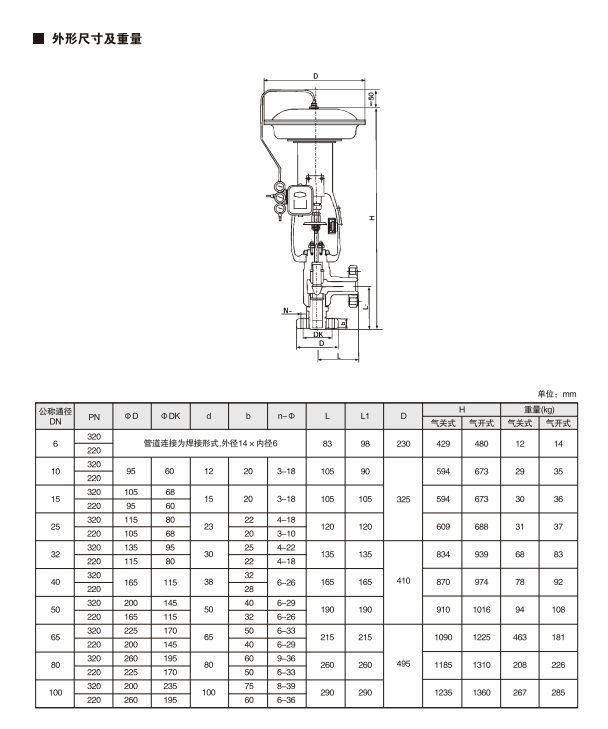

| 公稱通徑DN | PN(105pa) | ΦD | ΦDK | d | b | n-Φ | L | L1 | D | H | 重量 | ||
| 氣關式 氣開式 | 氣關式 氣開式 | ||||||||||||
| 6 | 320 | 管道連接為焊接形式，外徑14*內徑6 | 83 | 98 | 230 | 429 | 480 | 12 | 14 | ||||
| 220 | |||||||||||||
| 10 | 320 | 95 | 60 | 12 | 20 | 3-18 | 105 | 90 | 325 | 594 | 673 | 29 | 35 |
| 220 | |||||||||||||
| 15 | 320 | 105 | 68 | 15 | 20 | 3-18 | 105 | 105 | 594 | 673 | 30 | 36 | |
| 220 | 95 | 60 | |||||||||||
| 25 | 320 | 115 | 80 | 23 | 22 | 4-18 | 120 | 120 | 609 | 688 | 31 | 37 | |
| 220 | 105 | 68 | 20 | 3-10 | |||||||||
| 32 | 320 | 135 | 95 | 30 | 25 | 4-22 | 135 | 135 | 410 | 834 | 939 | 68 | 83 |
| 220 | 115 | 80 | 22 | 4-18 | |||||||||
| 40 | 320 | 165 | 115 | 38 | 32 | 6-26 | 165 | 165 | 870 | 974 | 78 | 92 | |
| 220 | 28 | ||||||||||||
| 50 | 320 | 200 | 145 | 50 | 40 | 6-29 | 190 | 190 | 910 | 1016 | 94 | 108 | |
| 220 | 165 | 115 | 32 | 6-26 | |||||||||
| 65 | 320 | 225 | 170 | 65 | 50 | 6-33 | 215 | 215 | 495 | 1090 | 1225 | 463 | 181 |
| 220 | 200 | 145 | 40 | 6-29 | |||||||||
| 80 | 320 | 260 | 195 | 80 | 60 | 9-36 | 260 | 260 | 1185 | 1310 | 208 | 226 | |
| 220 | 225 | 170 | 50 | 6-33 | |||||||||
| 100 | 320 | 200 | 235 | 100 | 75 | 8-39 | 290 | 290 | 1235 | 1360 | 267 | 285 | |
| 220 | 260 | 195 | 60 | 6-36 | |||||||||
